USB2872/2872A/2872B/2872C USB數據采集卡
產品簡介：2M/1M/500K/250KS/s，16位，8路模擬量同步輸入；2M/1MS/s，16位，2路模擬量同步輸出；24路DIO；4路32位多功能計數器
產品附件：
- 產品詳情
- 相關產品

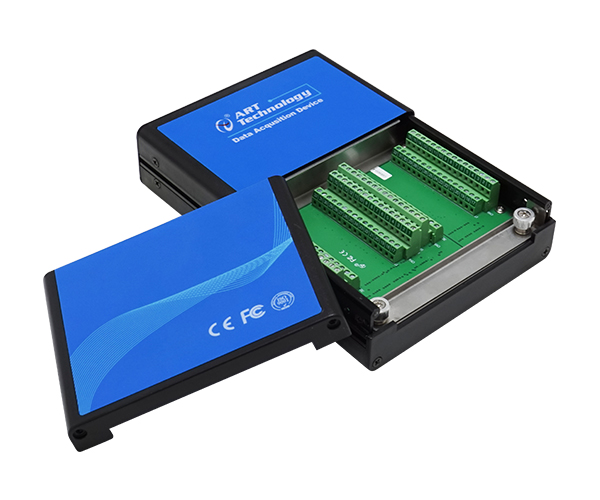

連接器可選 | USB2872/2872A/2872B/2872C為采集卡本身帶接線端子版本 USB2872/2872A/2872B/2872C -V版連接器為VHDCI接口 | |
AD模擬量輸入 | ADC分辨率 | 16位（Bit） |
輸入通道 | 8路單端/差分同步采集 | |
輸入量程 | ±10V、±5V、±2.5V、±1.25V | |
采樣率 | 2MS/s （USB2872）；1MS/s （USB2872A） 500KS/s（USB 2872B）；250KS/s（USB 2872C） | |
采樣模式 | 按需單點采集、連續采集、有限點采集 | |
存儲器深度 | 8K 字 FIFO | |
AD觸發源 | 軟件強制觸發、模擬量觸發、外部數字量觸發 | |
DA模擬量輸出 | 輸出通道 | 2路16位同步輸出 |
采集速率 | 2MS/s（USB872/2872A）；1MS/s（USB2872B/2872C） | |
量程 | ±10V、±5V | |
存儲器深度 | 4K 字 FIFO | |
CTR計數器 | 通道數 | 4路32位多功能計數器帶緩沖 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
CI/CO采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 2K點FIFO存儲器 | |
DI/O | 通道數 | 24路（8路帶緩沖數字I/O，16路可編程I/O） |
配置方式 | 程控I/O方向與狀態 | |
